2.三相异步电动机星形－三角形减压起动控制线路计算
LC1DS95
交流异步电动机，采用星形－三角形减压起动，其启动电流只有全电压启动电流的1/3，能减少启动电流对电网的冲击。但启动力矩只有全电压启动力矩的1/3，适合空载和轻载启动的场合，它是以牺牲功率为代价换取降低启动电流来实现的。

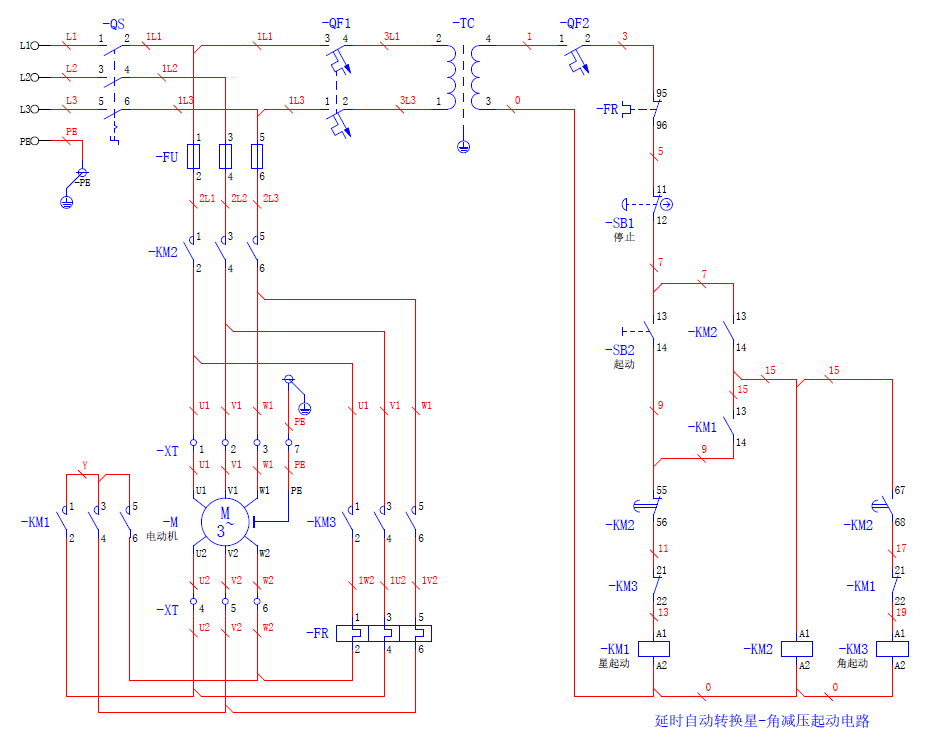

我国生产的Y系列电动机，功率在4kW以上的都是三角形联结，额定电压为380V。如需采用星形－三角形减压起动，起动时可将电动机接成星形，运转时再将电动机接成三角形，这种方式在机床控制上应该十分广泛，如C5112立式车床，C5225立式车床，CW61100卧式车床等。典型星形-三角形电路图如下所示。
(1)启动电压（公式1）
式中——电动机额定电压(V)；
——三角形时定子绕组每相电压(V)。
(2)启动电流（公式2）
式中——电动机额定电流(A);
——三角形时定子绕组每相电流(A)。
［例2]有一台Y225M-4型三相异步电动机，其额定功率为45kW，额定转速为1480r/min，额定电压380V，额定电流84.2A。
在选用图示KM2、KM3接触器，按计算电流，再留些余量，按选取，查接触器样本选用65A。如果电动机要正反转和点动，根据经验，通常会比65A大3～4个规格，如115A。KM1接触器电流按58.32A的2/3选用，，查接触器样本选用40A。
在实际工作中，通常KM2、KM3会按照电动机额定电流选用接触器，KM1比KM2、KM3小两个规格选用。只有批量生产制造才会按照上述计算选用接触器，可以较好控制成本。
接触器在设计制造时按照IEC60947-4-1(GB/)标准制造，已经把启动电流倍数设计进去，其额定接通能力AC-310Ie，10倍额定电流，额定分断能力AC-38Ie，8倍额定电流，可以直接按照电动机额定电流及使用类别对应接触器规格选用即可。
图示FR热继电器按照计算电流选取，脱扣器范围48～65A，整定值。
图示KM2以下到电动机的电线按电流，再根据安全载流量及敷设方式选用。
注意，KM2以前电线必须按电动机铭牌额定电流84.2A及敷设方式、安全载流量选用。
参考资料：
1、《机床电路原理与维修》熊辜明等
2、《实用电工计算手册》第三版许宝发主编
3、《新编电工常用计算手册》周希章编
4、《电动机的起动、制动和调速》周希章周全等编著
