一、X62W万能铣床电气控制线路的PLC改造的硬件设计
1、X62W铣床PLC控制系统的分析
根据实际情况，在铣床的电气改造过程中，保留原有的机械操作不变，将原来继电器控制的线路用PLC控制系统取代。按照PLC控制系统设计的一般步骤，X62W铣床PLC控制系统属于典型的单机控制系统，输入/输出信号均为开关控制量，一般的继电器输出型PLC就可以满足控制上的要求，又由于X62W铣床不属于大型机床，输入信号传输距离不大，控制电路比较集中，不必采用单独的控制柜来安装电器元件。
2、PLC的选型、I/O分配表、外部接线图
1）选型：
经过对X62W万能铣床的控制系统进行详细的分析可知，该系统需要输入点数为16点，输出点数为7点，根据输入输出口的数量，可选择三菱FX2N—32MR型PLC。
2）I/O分配表：
输入输出点数及地址
序号
输入器件
输入地址
序号
输出器件
输出地址
1
SB1、SB2主轴启动
X0
1
EL照明
Y0
2
SB3、SB4快速进给
X1
2
KM1主轴启动
Y1
3
SB5-1、SB6-1制动
X2
3
KM2主轴启动
Y2
4
SB5-2、SB6-2制动
X3
4
KM3M2正转
Y3
5
SA1换刀开关
X4
5
KM4M2反转
Y4
6
SA2圆工作台开关
X5
6
YC1主轴制动
Y5
7
SA4照明开关
X6
7
YC3快速进给
Y6
8
SQ1主轴冲动
X7
9
SQ2进给冲动
X10
10
SQ3-1、SQ5-1
X11
11
SQ3-2、SQ4-2
X12
12
SQ4-1、SQ6-1
X13
13
SQ5-2、SQ6-2左右进给
X14
14
FR1热保护触点
X15
15
FR2热保护触点
X16
16
FR3热保护触点
X17

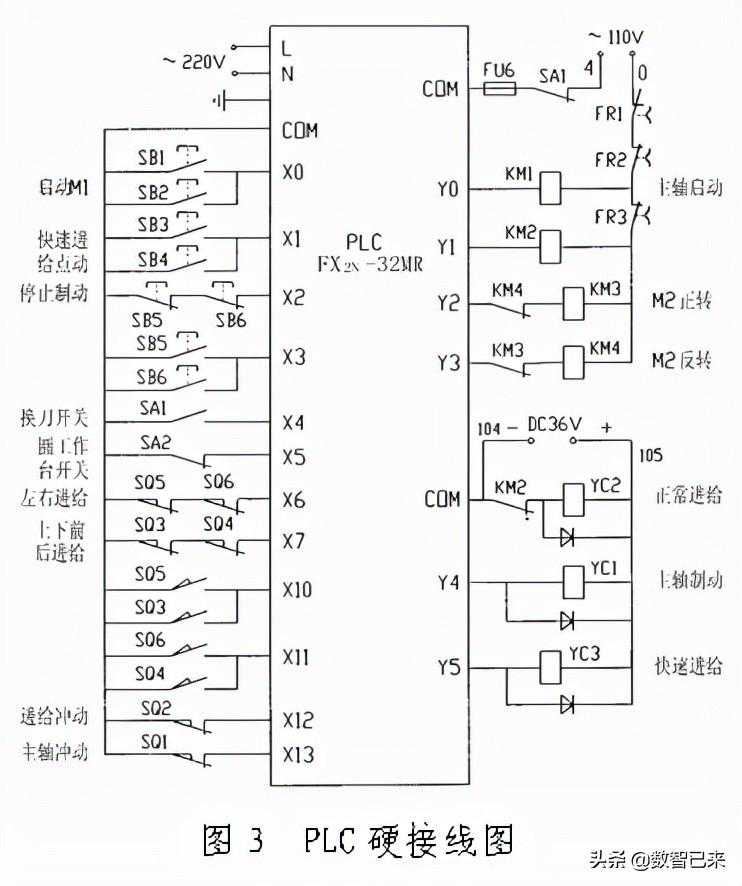

3）外部接线图：
二、X62W万能铣床电气控制线路的PLC改造的软件设计

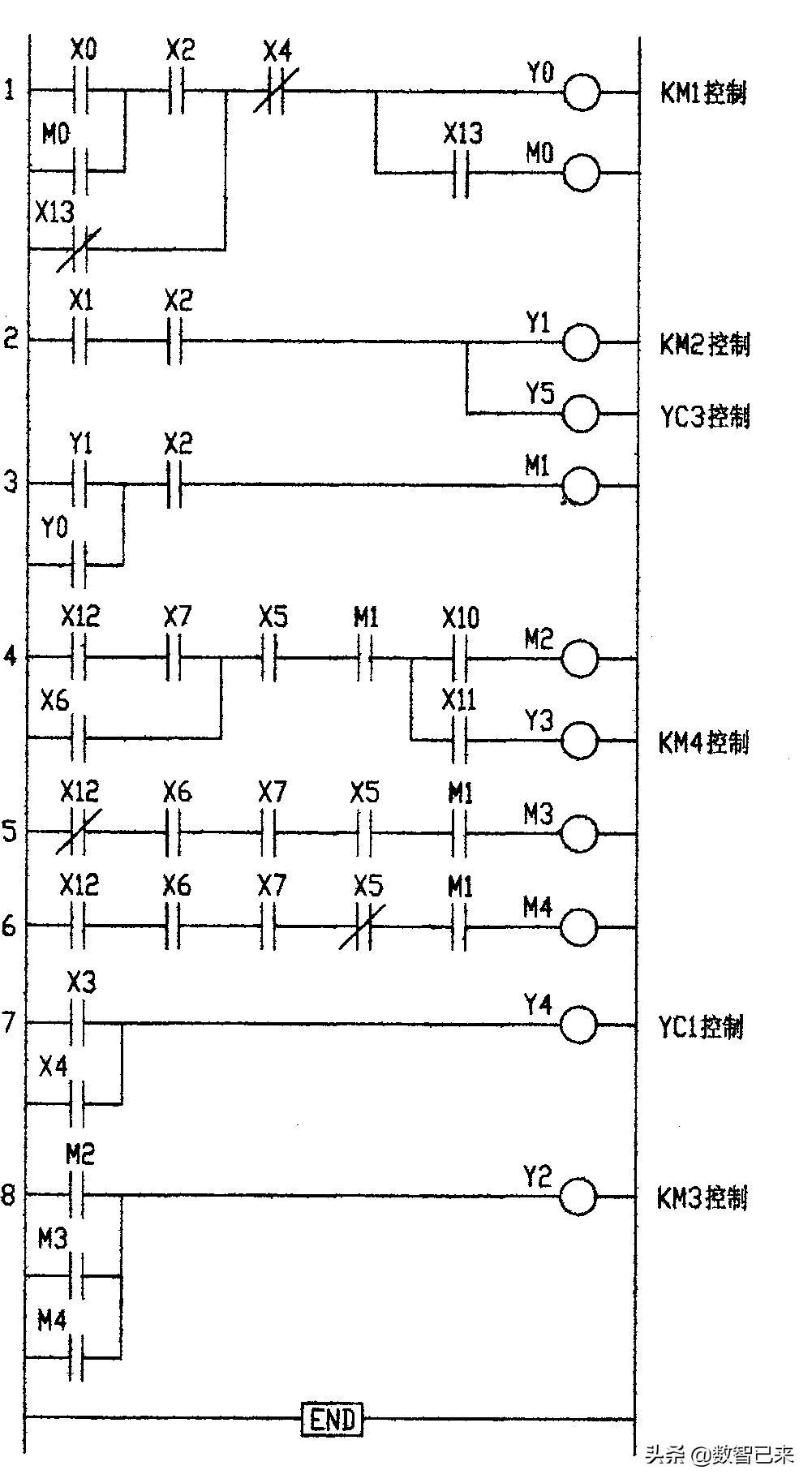

1、plc梯形图
2、梯形图控制分析
根据X62W万能铣床的控制要求，设计该电气控制系统的PLC控制梯形图，如上图所示。该程序共有8条支路，反映了原继电器电路中的各种逻辑内容。
在第1支路中，因SQ1和SB5、SB6都采用常闭触头分别接至输入端子X13、X2，则X13、X2的常开触点闭合，按下启动按钮SB1或SB2时，X0常开触点闭合，Y0、M0线圈得电并自锁，
第3支路中Y0常开触点闭合，辅助继电器M1线圈得电，其常开触点闭合，为第4支路以下程序执行做好准备，保证了只有主轴旋转后才有进给运动。Y0的输出信号使主轴电动机M1启动运转。当按停止按钮SB5或SB6时，X2常开触点复位，Y0线圈失电，主轴惯性运转，同时X3常开触点闭合，Y4线圈得电接通电磁离合器YC1，主轴制动停转。
第2支路表达了KM2及YC3的工作逻辑，当按下快速移动按钮SB3或SB4时，X1常开触点闭合，则Y1及Y5线圈得电，KM2常闭触头断开，电磁离合器YC2失电，YC3得电，工作台沿选定方向快速移动；松开SB3或SB4则YC2得电，YC3失电，快速移动停止。
第4、5、6、8支路表达了工作台六个方向的进给、进给冲动及圆工作台的工作逻辑关系。当圆形工作台转换开关SA2动作，4、5支路中X5的常开触点分断，第6支路中X5常闭触头复位，M4及Y2线圈得电，使KM3得电，电动机M2启动，圆形工作台旋转；当SA2复位时，M4、Y2线圈失电，圆形工作台停止旋转。左右进给时，SQ5或SQ6被压合，X6常开触点复位，第5、6支路被分断，而X10或X11常开触点闭合，M2（其常开触点使Y2线圈得电）或Y3线圈得电，电动机M2正转或反转，拖动工作台向左或向右运动。同样，工作台上下、前后进给时，SQ3或SQ4被压合，X7常开触点复位，第5、6支路被分断，M2或Y3线圈得电，电动机M2正转或反转，拖动工作台按选定的方向（上、下、前、后中某一方向）作进给运动。该程序及PLC的硬接线不仅保证了原电路的工作逻辑关系，而且具有各种联锁措施，电气改造的投资少、工作量较小。
