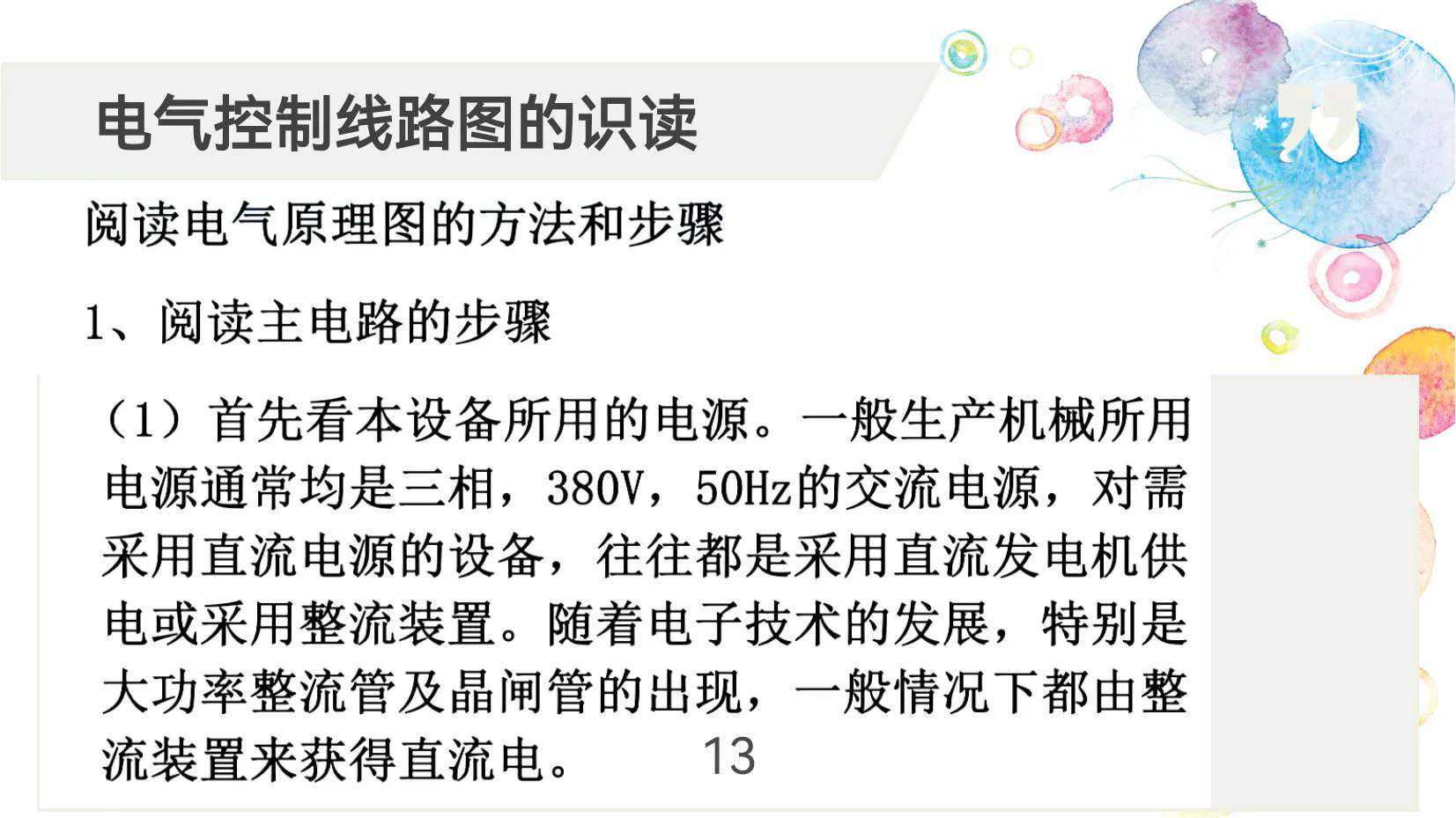

立式钻床的电源是由低压开关QS控制，电气控制线路中共有三台电动机，M1为主轴电动机，带动主轴旋转，由KM1和KM2实现正反转控制，由FU1实现短路保护，KH实现过载保护；M2为润滑电动机，对齿轮箱进行润滑，由KM3实现单方向控制，FU2实现短路保护；M3为冷却泵电动机，用以输送冷却液，由低压开关QS2控制。

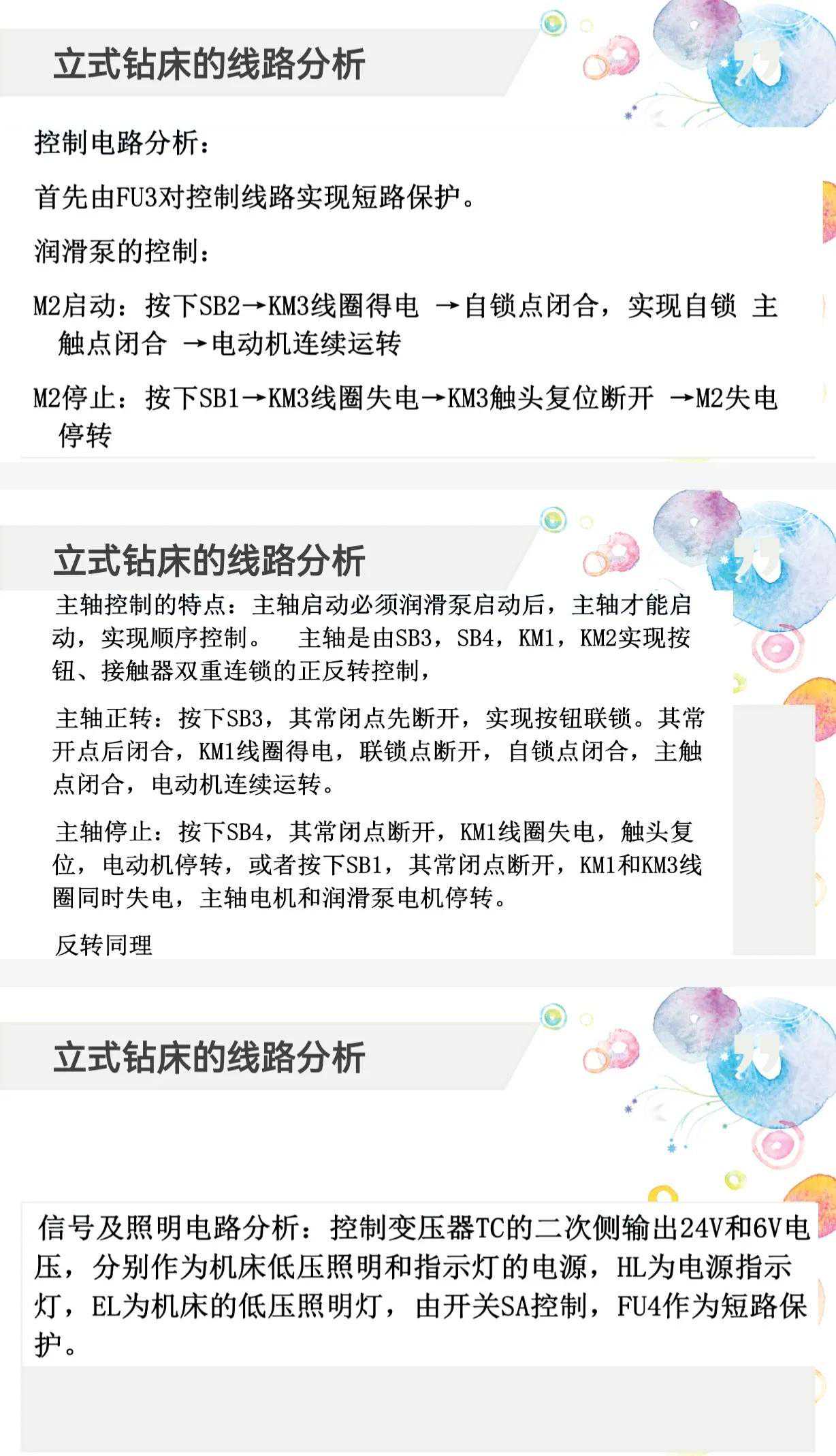

立式钻床的线路分析

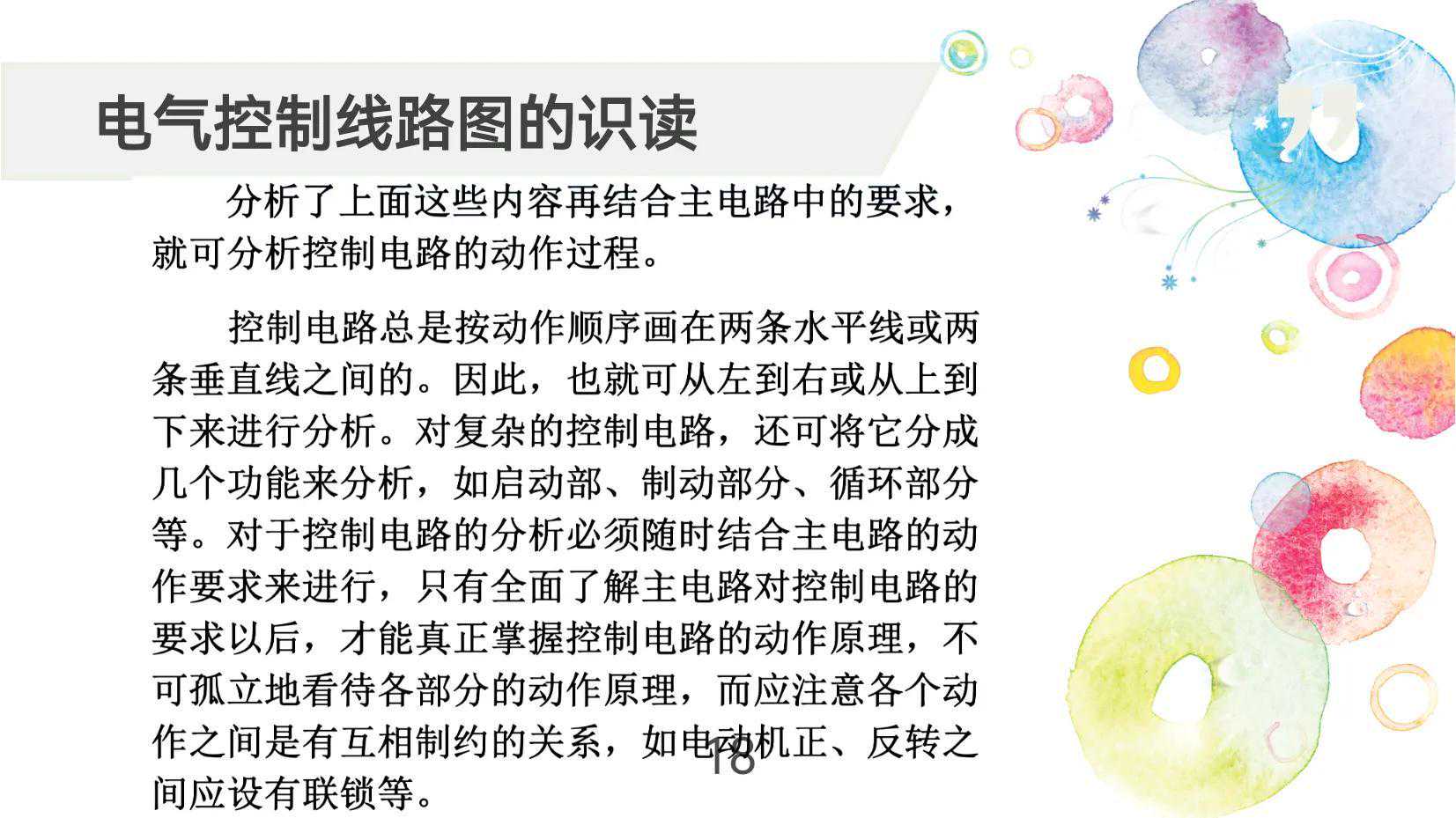

控制电路分析
首先由FU3对控制线路实现短路保护。润滑泵的控制：
M2启动：按下SB2一KM3线圈得电一自锁点闭合，实现自锁主
触点闭合→电动机连续运转
M2停止：按下SB1→KM3线圈失电一KM3触头复位断开一M2失电停转
立式钻床的线路分析
主轴控制的特点：主轴启动必须润滑泵启动后，主轴才能启动，实现顺序控制。主轴是由SB3,SB4,KM1,KM2实现按
钮、接触器双重连锁的正反转控制，
主轴正转：按下SB3，其常闭点先断开，实现按钮联锁。其常开点后闭合，KM1线圈得电，联锁点断开，自锁点闭合，主触点闭合，电动机连续运转。
主轴停止：按下SB4，其常闭点断开，KM1线圈失电，触头复位，电动机停转，或者按下SB1，其常闭点断开，KM1和KM3线圈同时失电，主轴电机和润滑泵电机停转。
反转同理
立式钻床的线路分析
信号及照明电路分析：控制变压器TC的二次侧输出24V和6V电压，分别作为机床低压照明和指示灯的电源，H为电源指示灯，EL为机床的低压照明灯，由开关SA控制，FU4作为短路保
护。
