废话不多说，上图！
C1312型单轴六角自动车床
C1312型单轴六角自动车床是全自动的六角车床
1.底座3.床身5.主轴箱9.转塔刀架6.前刀架8.后刀架7.上刀架11.辅助轴4.送料滑座
I.辅助轴离合器5.6.7.凸轮13.主动件15.移动件16.弹簧17.衬套3.凸爪18.杠杆14.开合销
1.主轴21.15.轴承13.皮带轮8.时间轮2.弹簧夹头3.夹料锥套19.推管16.止推套17.滑套18.杠杆4.夹料凸轮6.圆螺母20.送料夹头11.送料管10.送料滑座8.杠杆7.凸轮
22.凸轮20.杠杆23.支撑轴19.齿条27.连杆29.曲柄26.转塔刀架滑座29.曲柄9.轴25.导轨2.定位销1.转塔8.凸轮5.杠杆3.手柄7.拨盘4.槽盘19.齿条

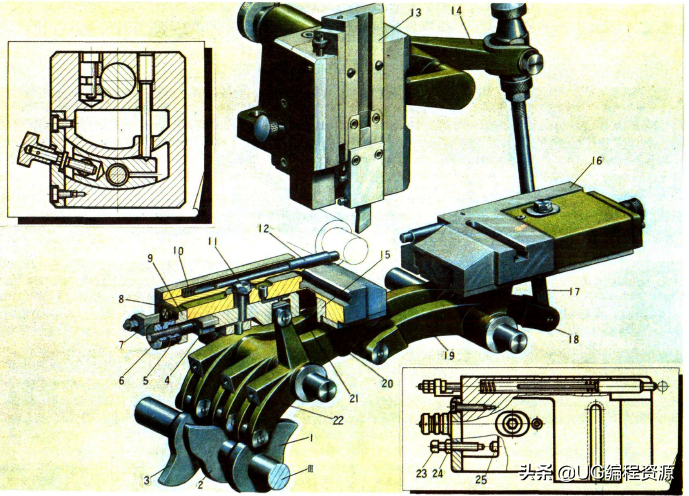

8.前刀架16.后刀架13.上刀架1.2.3.凸轮8.刀架滑板22.杠杆III.轴12.圆柱销10.弹簧11.螺钉6.螺母25.固定挡块19.20两级杠杆17.拉杆
Y3150E型滚齿机床
1.床身2.立柱4.滚刀架3.手柄5.右立柱6.工件心轴8.工作台7.液压油缸
A/B变速挂轮a/b*c/d分齿挂轮31/39.35/35.27/43齿轮副挂轮4.5.惰轮8.传动轴13.隔套
18.19.齿轮9.刀杆14.滚刀17.轴承座7.垫片8.轴承座22.螺钉1.压板4.轴套13.手柄
1.工作台15.底座17.轴承18.垫片12.蜗杆11.手柄
