蜗轮蜗杆（立卧两用分度头部件）

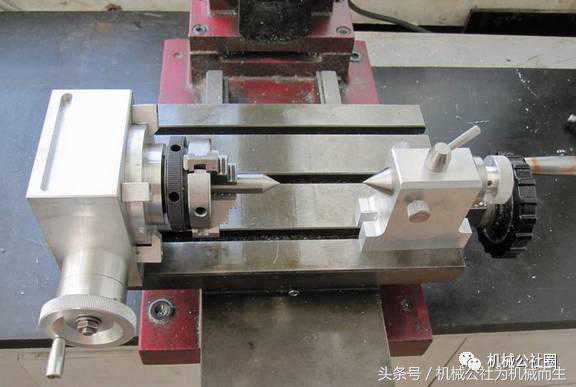

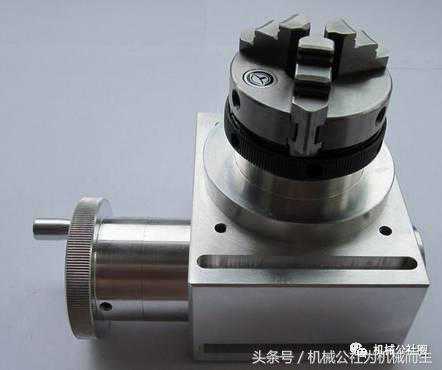

制作完成的整体俯视实图
标尺盘细节
整体细节整体侧视实图

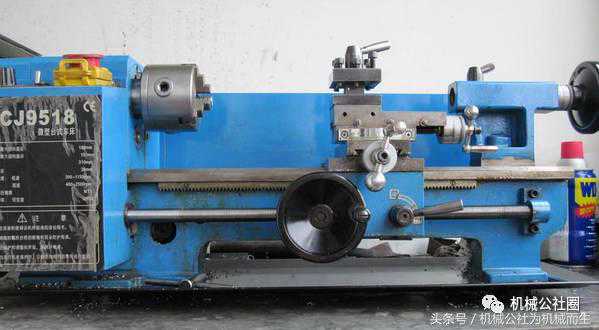

主体制作机床,桌面车床，想不到吧！就这么个不起眼的机器，牛人玩出新高度。
刀头买的数控刀头，刀杆是自制的。服气了！
涡轮的坯子

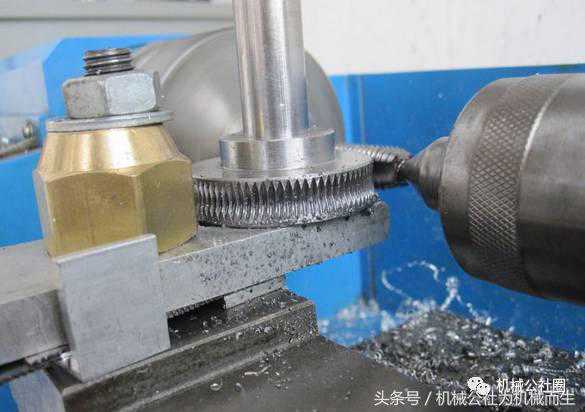

车床上用丝锥滚涡轮，这可是第一次见啊！！！
真是：没有做不到，只有想不到！！！
蜗轮蜗杆模式计算，土方法:M12的丝锥螺距是1.75，周长除以1.75正好是88齿。反之，就计算出蜗轮直径。

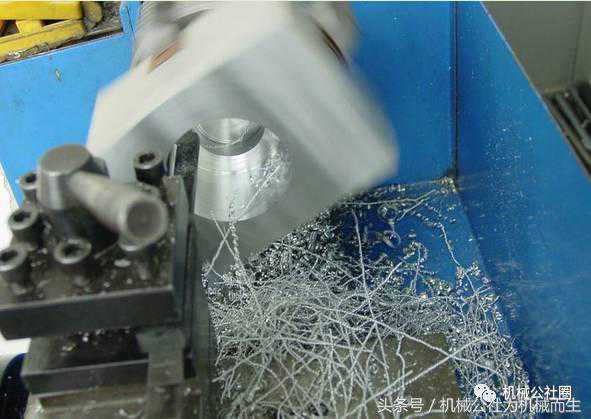

车铝合金壳体，还是小桌面车床哟。
加工蜗杆安装孔。
车端盖

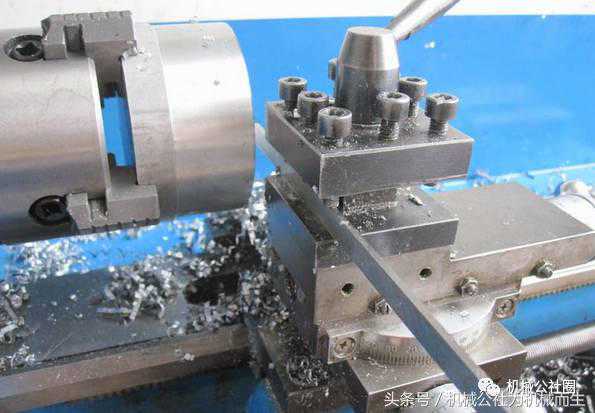

2X8的切断刀就这样上了刀台，危险，千万别模仿。
车蜗杆轴承座
钻固定孔
车手轮
钻蜗杆顶丝孔

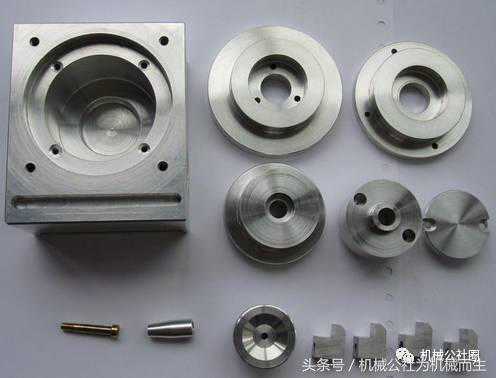

部分零件
箱体上蜗杆定位螺孔
丝锥找正攻丝
6X6的白钢刀磨了一把60度螺纹刀
50卡盘是14X1的螺纹安装的，所以必须要车螺纹

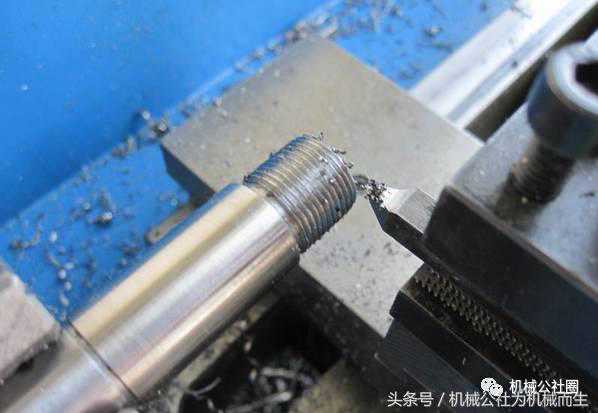

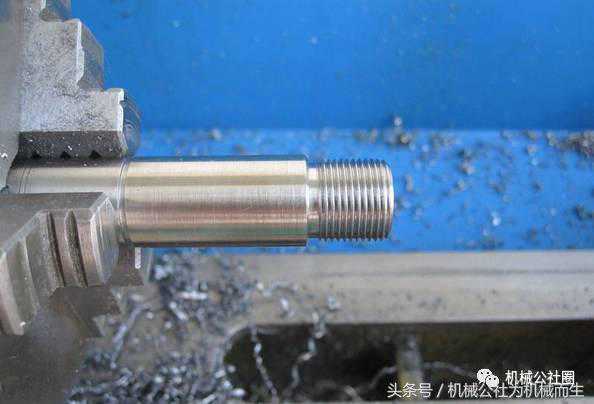

车好的14X1的螺纹
铣涡轮的顶丝槽
刻读盘片和50卡盘配钻固定孔

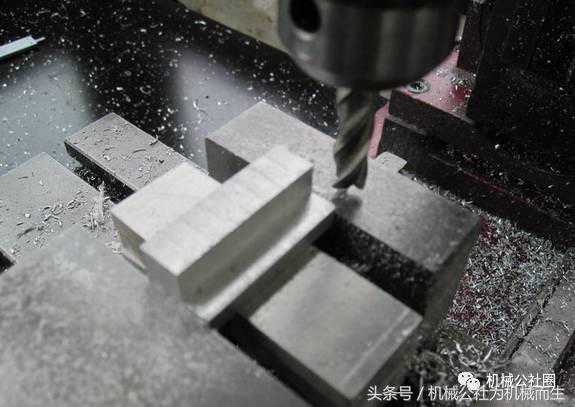

铣立卧压板槽
铣刻度盘的压块
铣尾座主体
车顶尖

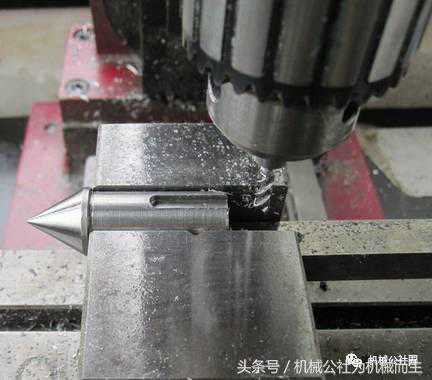

顶尖铣锁紧槽
顶尖主体完工
加工好的部分零件
自制蜗轮蜗杆
50卡盘和主轴
尾座零件
标准件

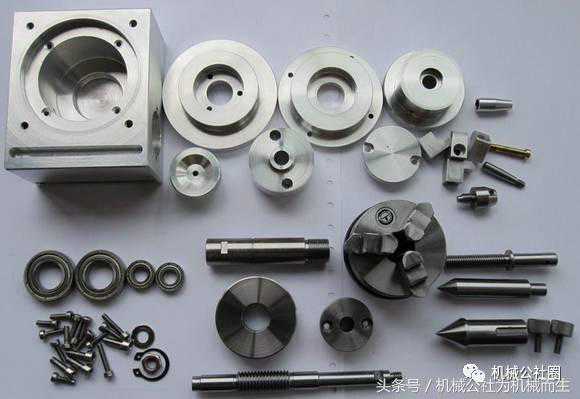

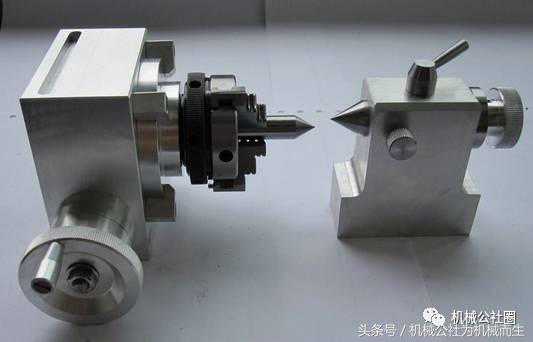

所有配件全家福
开始总组装，主体压入轴承
主轴装上卡圈
主轴装上涡轮，上紧顶螺栓

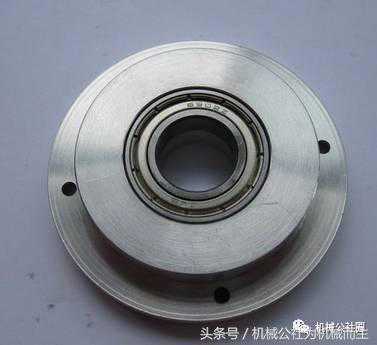

端盖压入轴承
把端盖压入主轴至卡圈处
端盖装入主体，4颗M3X12的不锈钢内六方螺钉固定
蜗杆两端的轴承座
半成品
另一端压入蜗杆
蜗杆装入主体
手轮装上摇把
对准蜗杆顶丝孔装入
刻度盘片装在50卡盘上
卡盘装在主体上
装上4个锁紧压块
尾顶
侧面锁紧螺栓
装上顶尖手轮

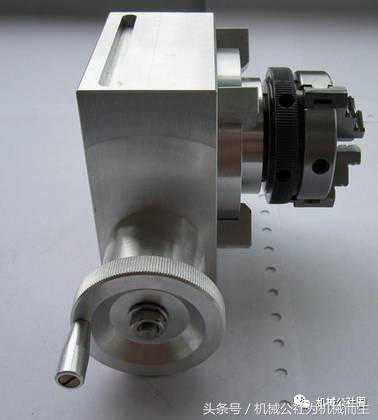

完工
假设蜗轮是３６牙，螺杆是单头罗纹的话：
那螺杆柄旋转一周，连接蜗轮的卡盘则转动了１０度。
再在螺杆柄旋转一周的平面上加以１００孔的（分度盘）：
移动1个孔，卡盘则转动了0.1度。
移动5个孔，卡盘则转动了0.5度。
移动10个孔，卡盘则转动了1度。
转动3圈，卡盘则转动了30度。
