Z37型摇臂钻床电路运行原理
Z37型摇臂钻床适用于单件或批量生产中带有多孔的大型零件的孔加工。

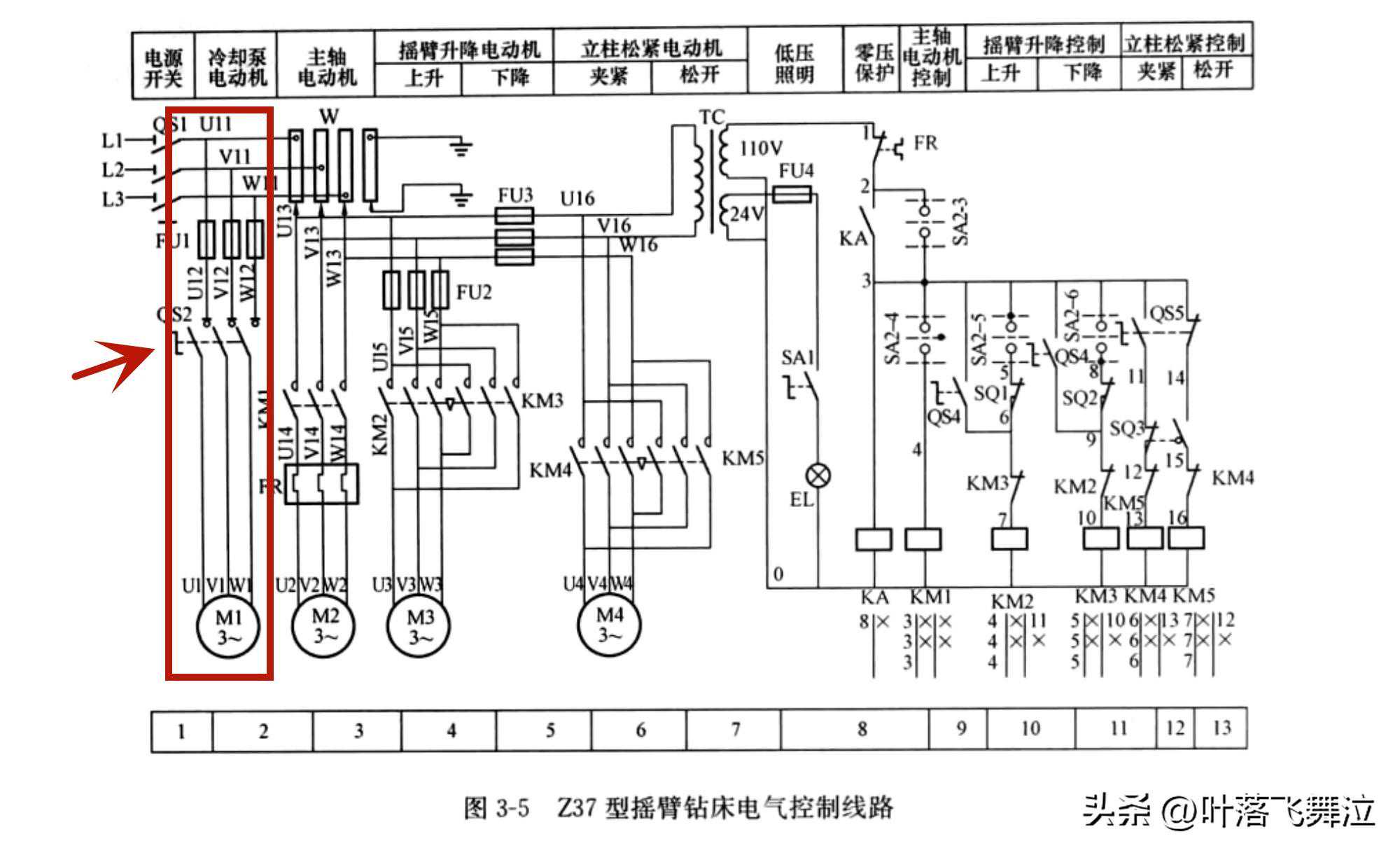

机床冷却泵由转换开关控制。

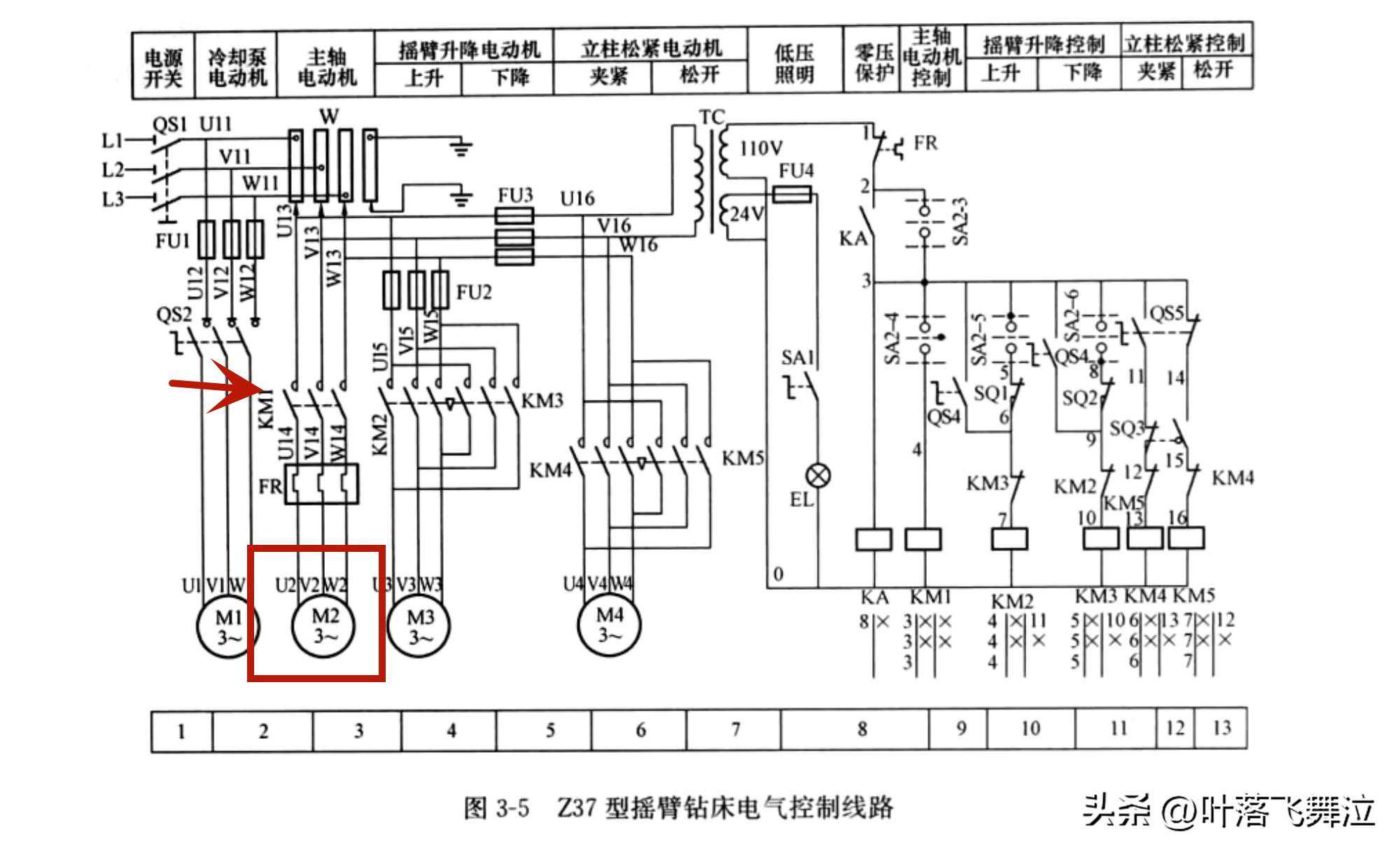

主轴电机由接触器KM1控制。

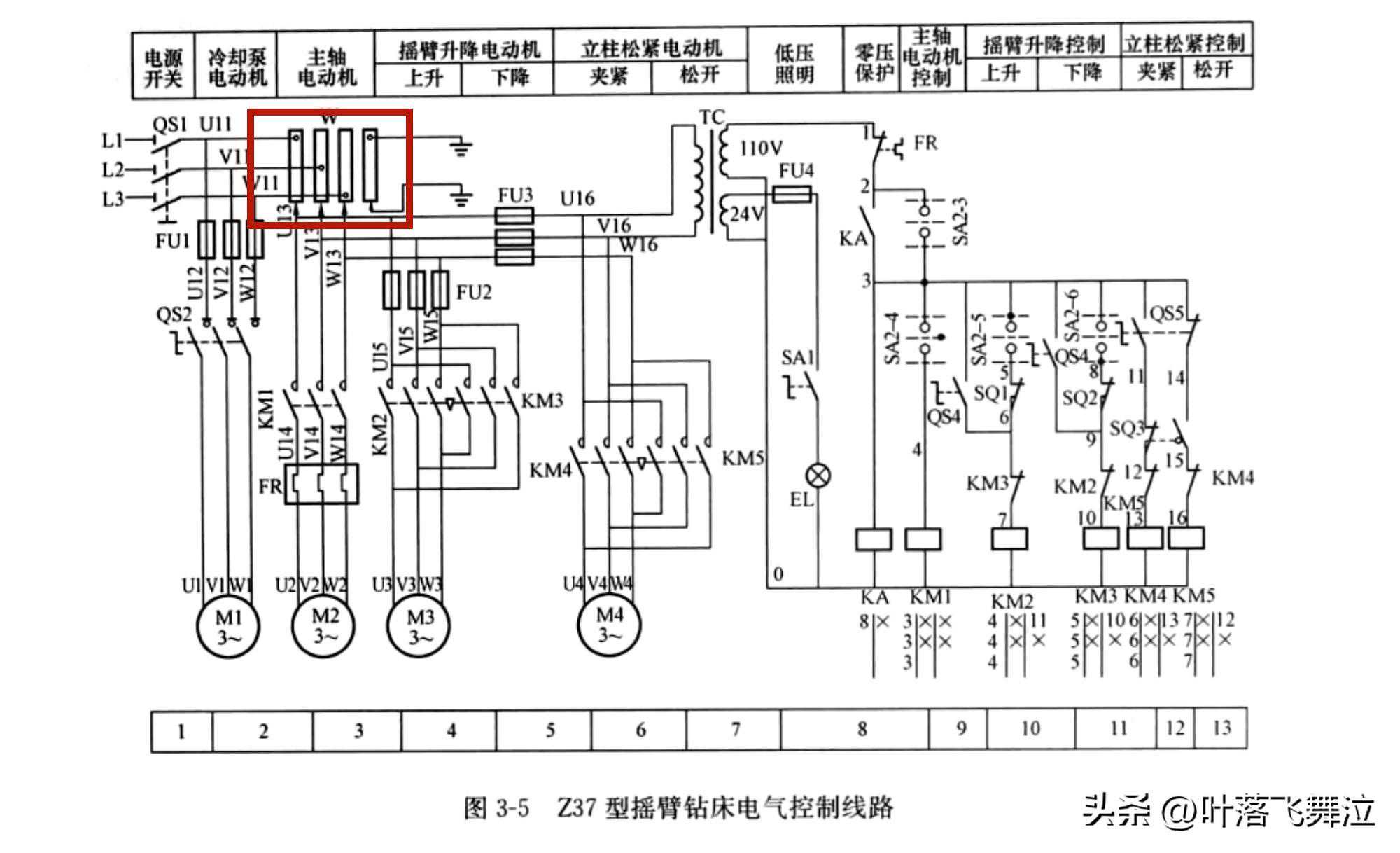

这个是汇流排。

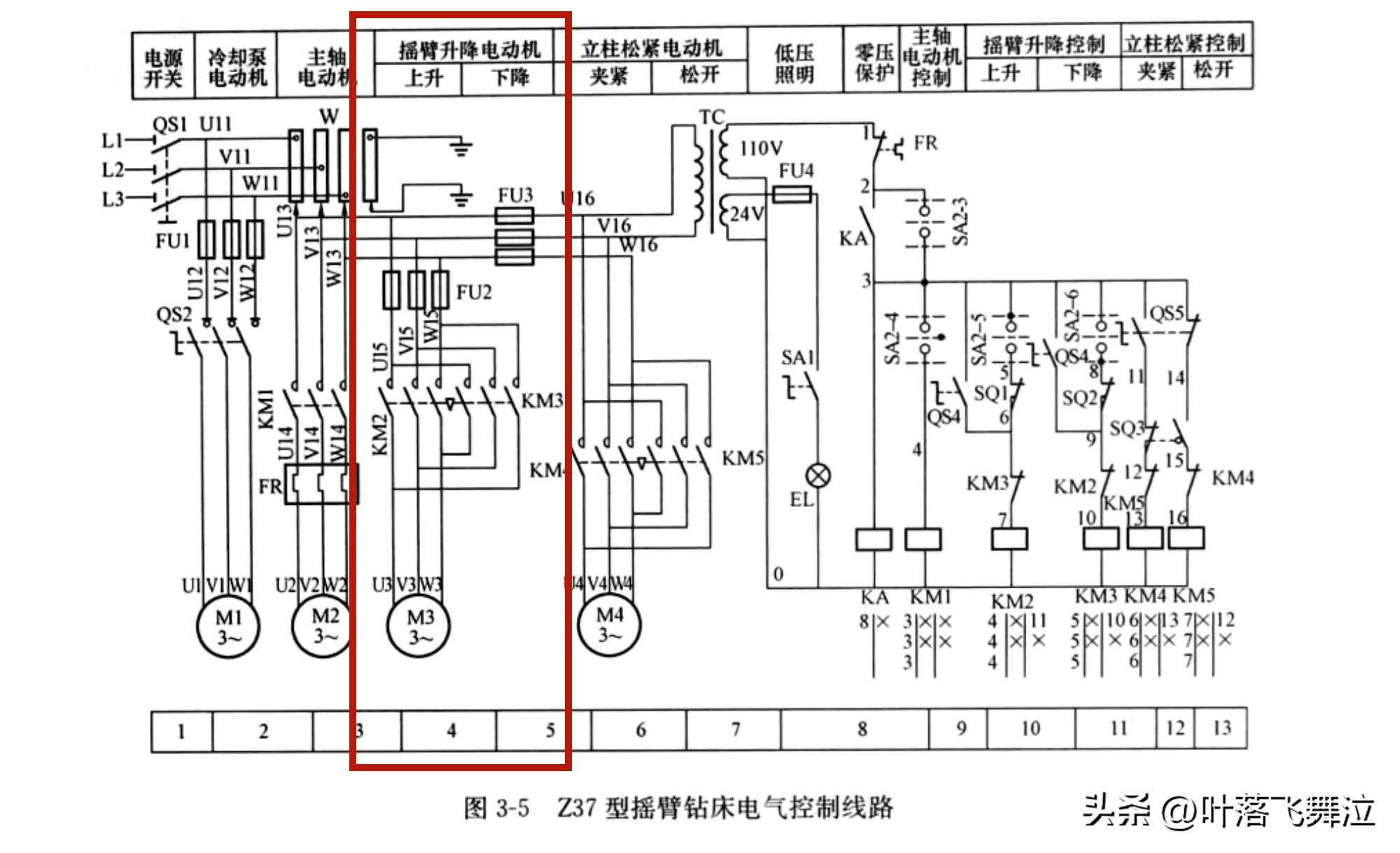

摇臂上升、下降主电路。

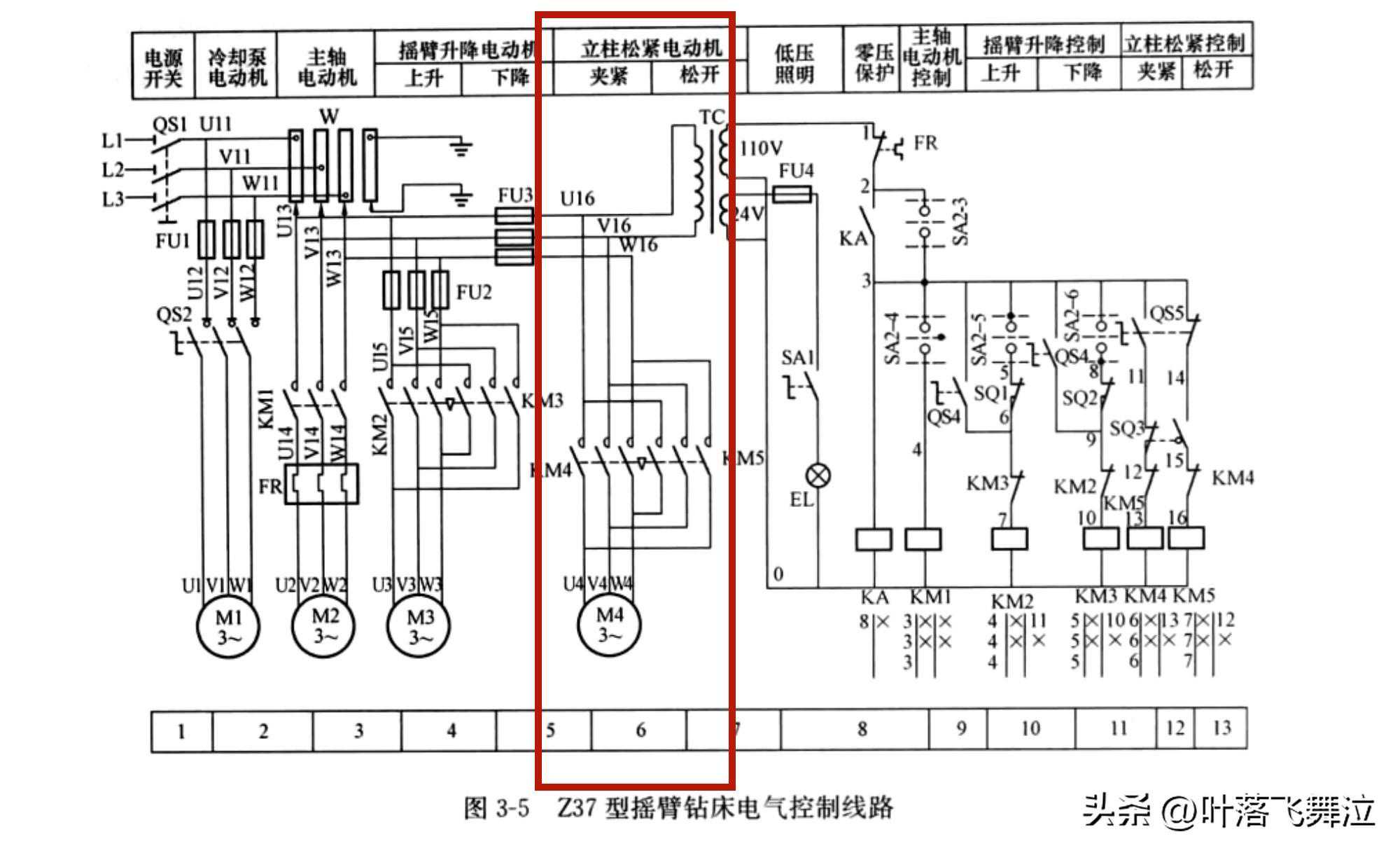

立柱夹紧、松开主电路。

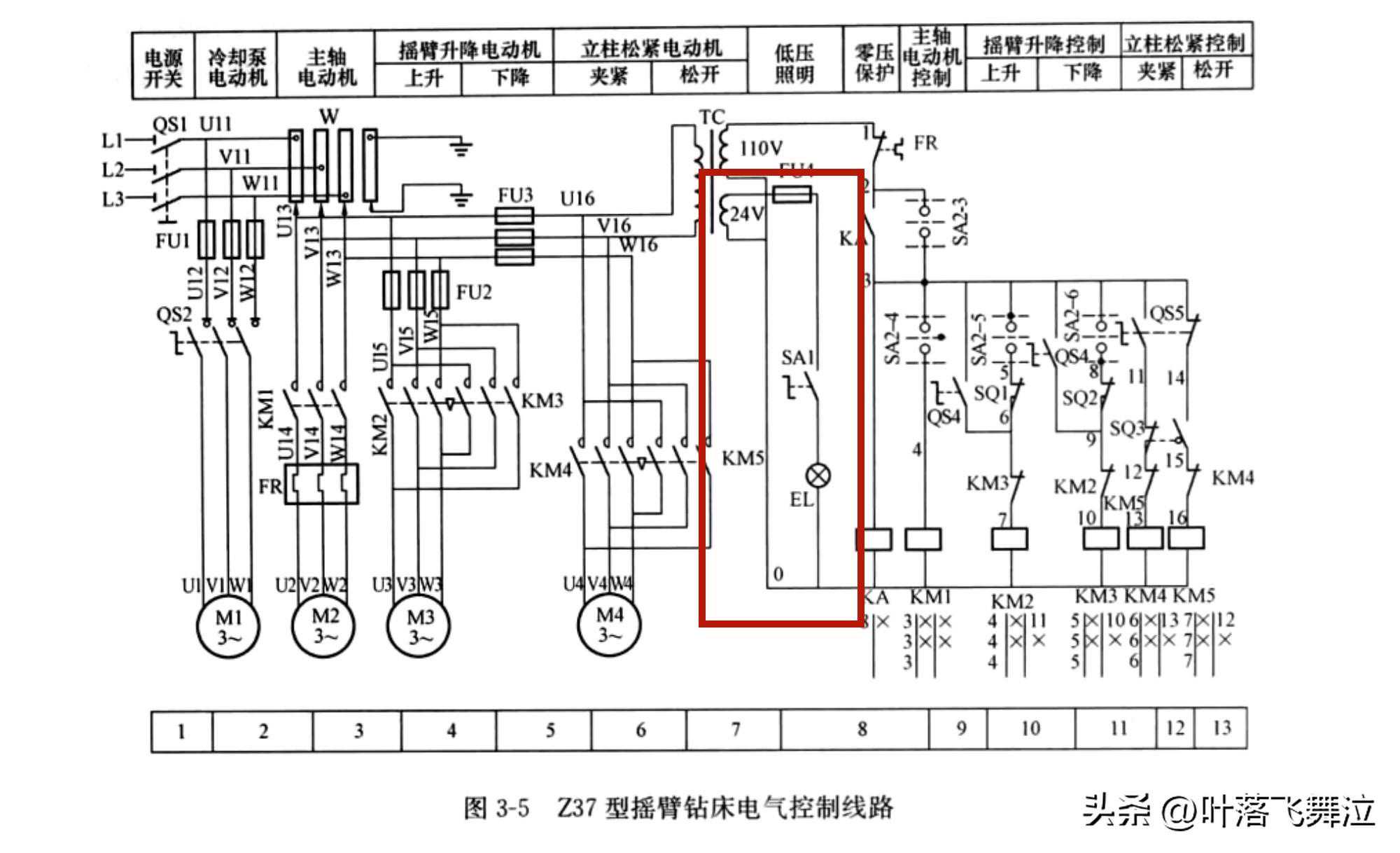

机床照明电路。

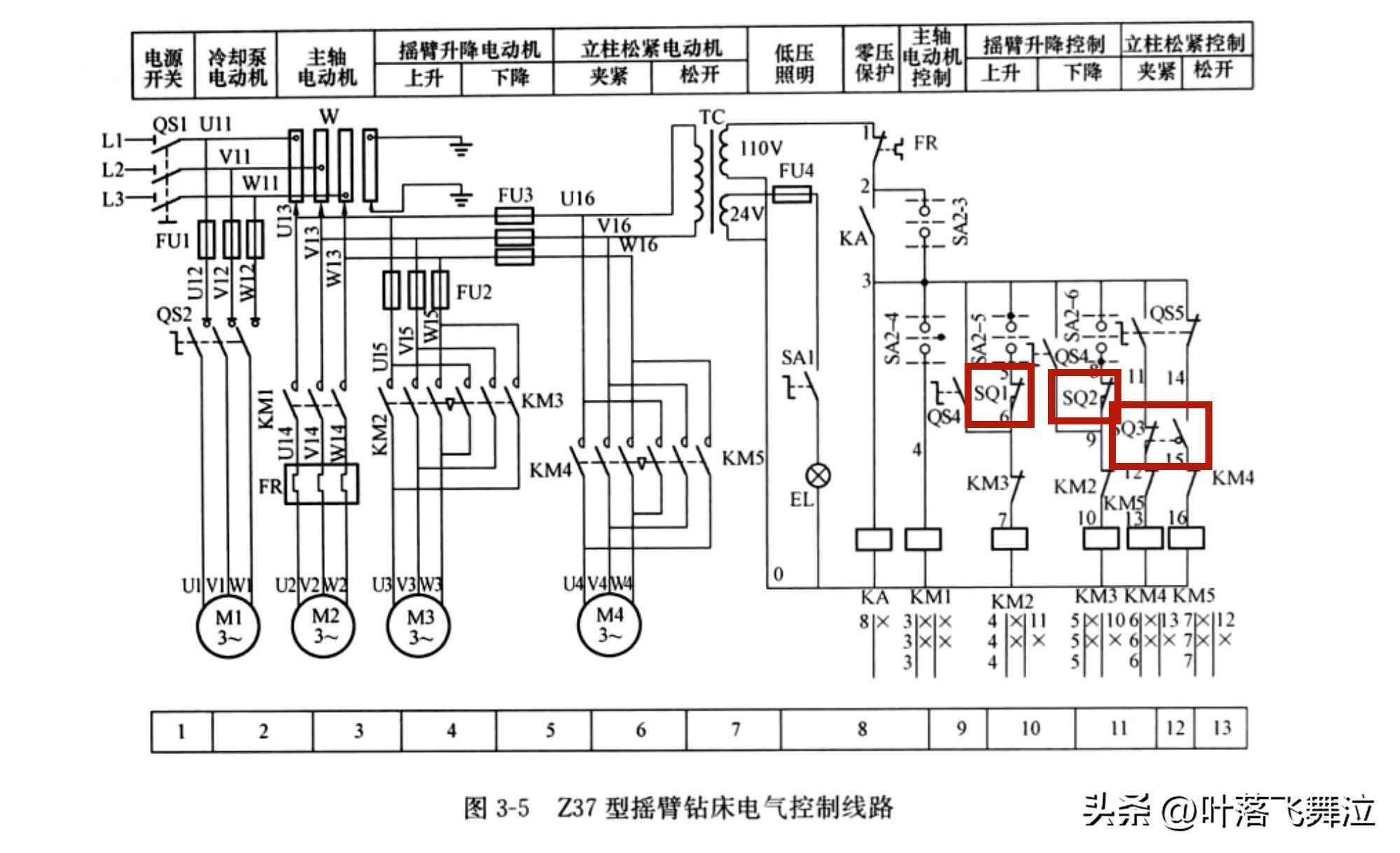

SQ为限位开关。

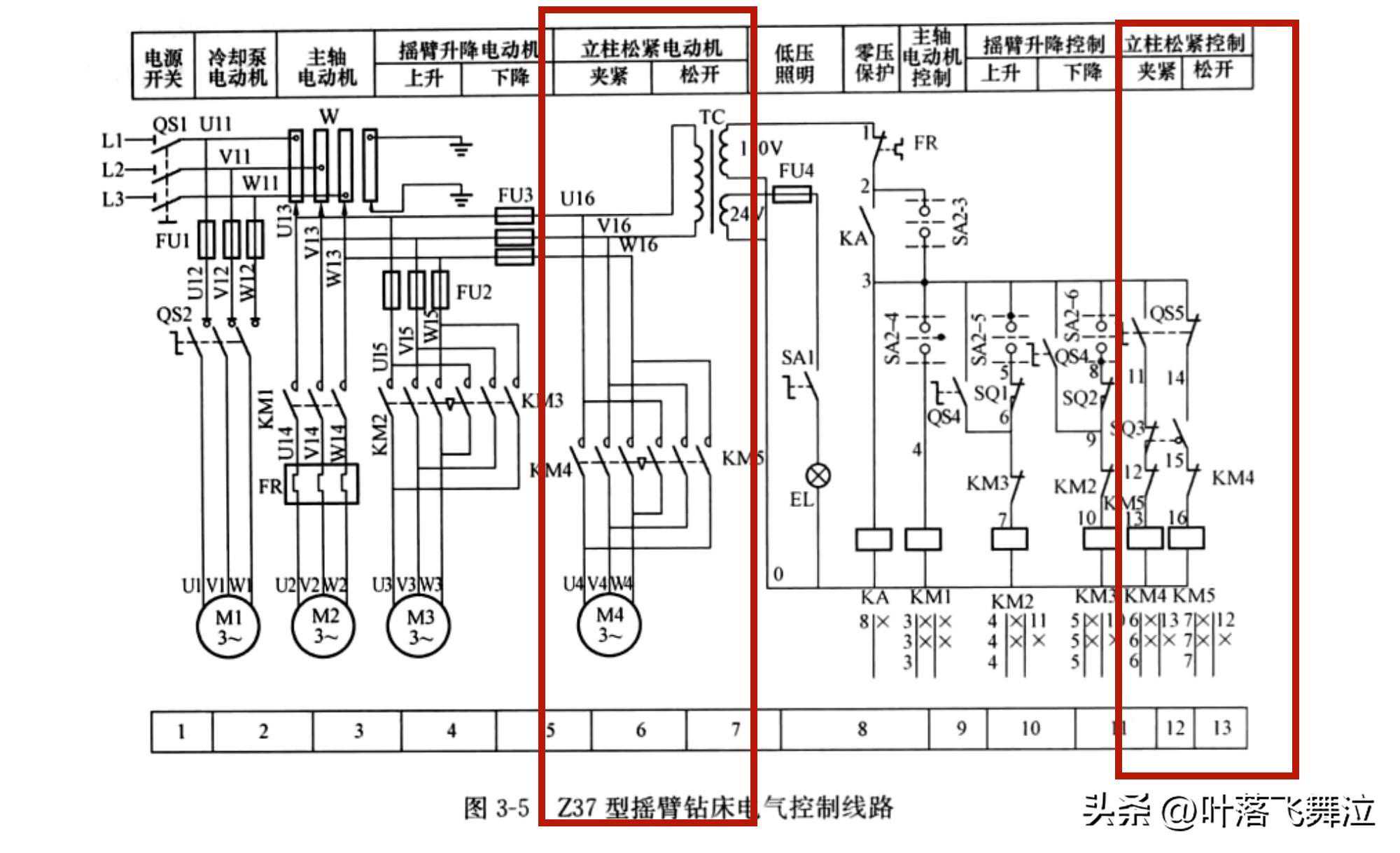

立柱夹紧、松开，由转换开关、限位开关、接触器常闭点互锁形成。

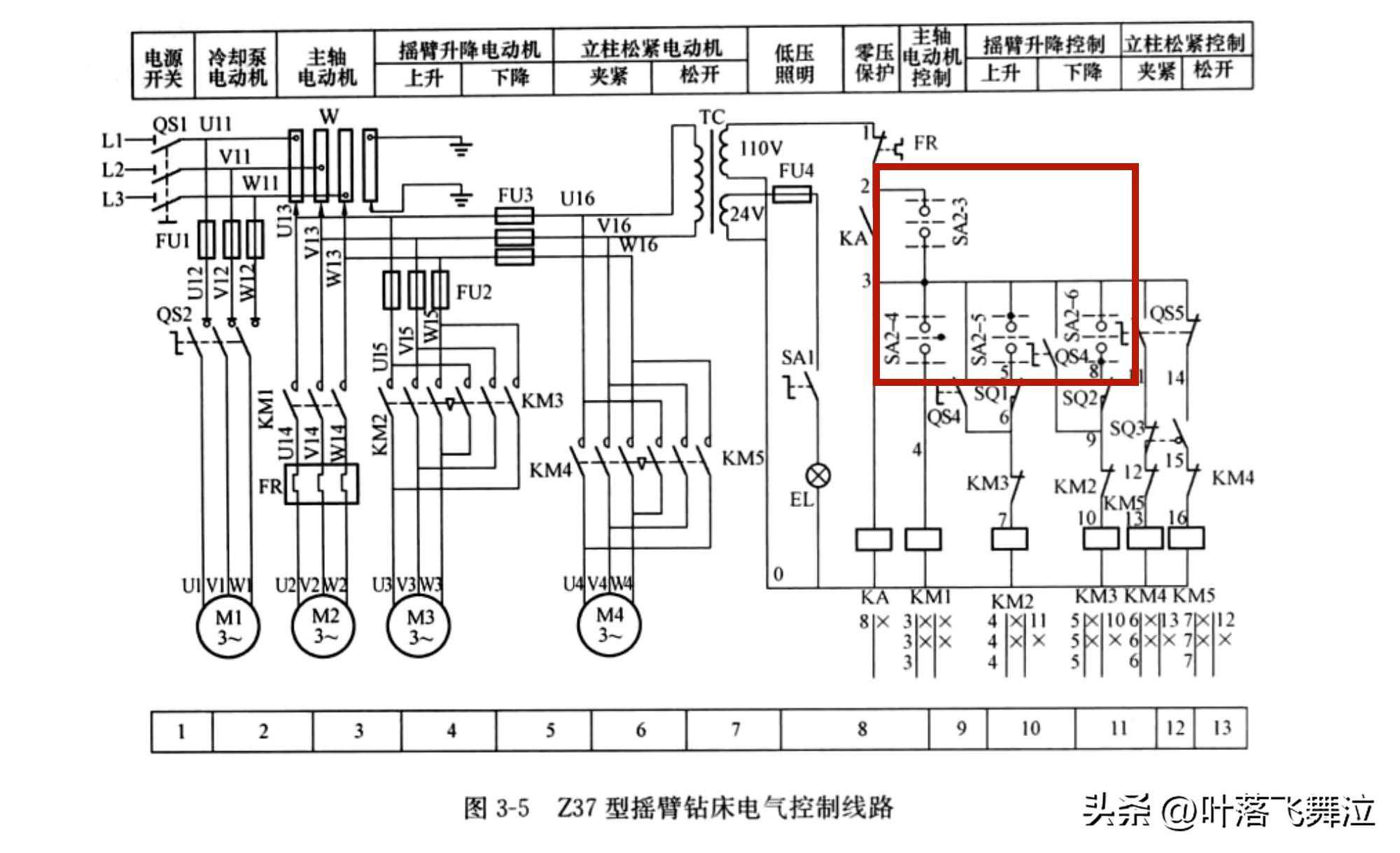

这个图着重介绍下，这个旋转组合开关。
他分为左、右、上、下、中五档。
左为，SA2-3。右SA2-4。上SA2-5。下SA2-6。搬至哪边，哪边得电。中间全断。

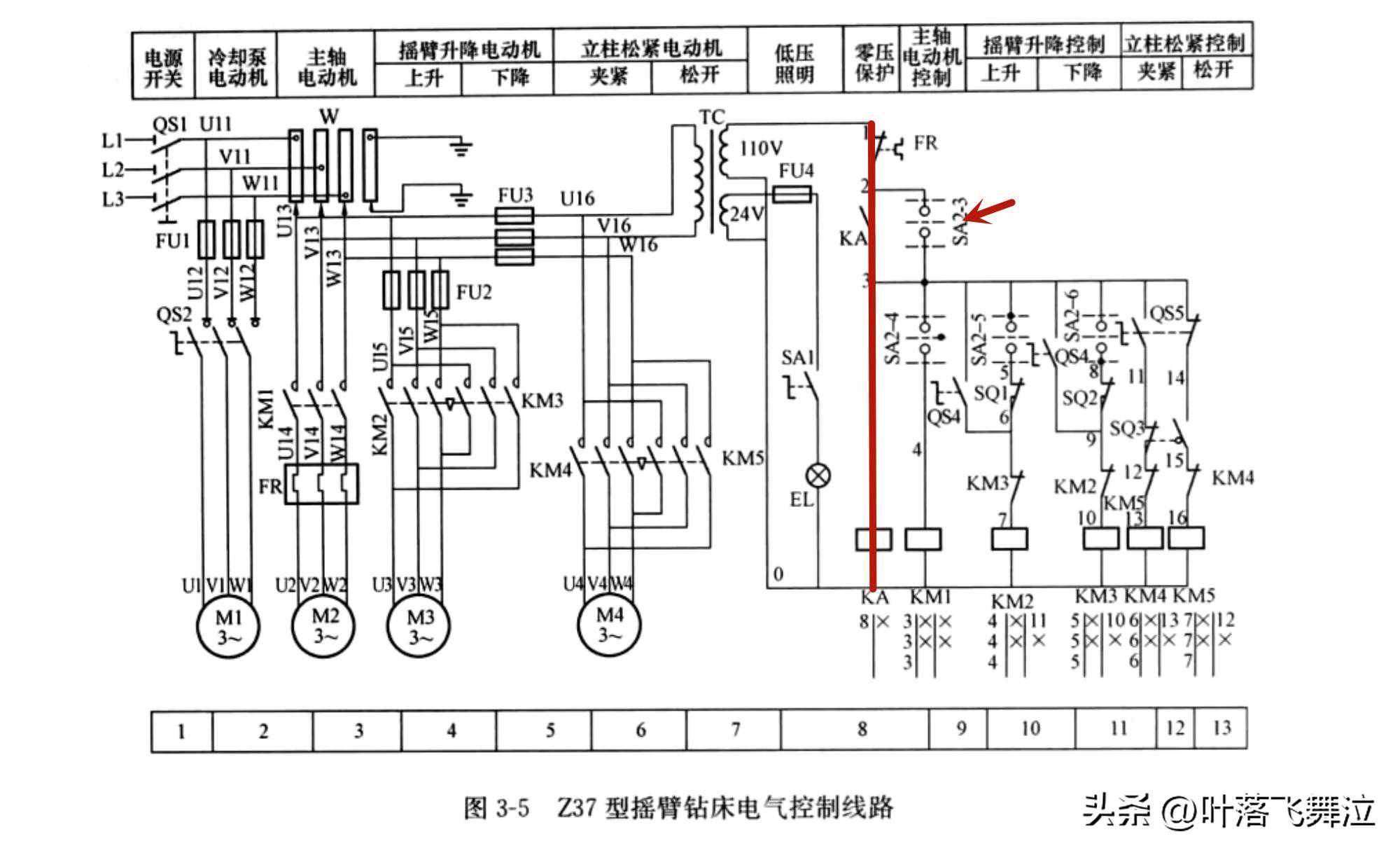

先扳至SA2-3，继电器KA得电吸合并自锁，为后续电路通电做准。
在扳至SA2-4。主轴得电运行。

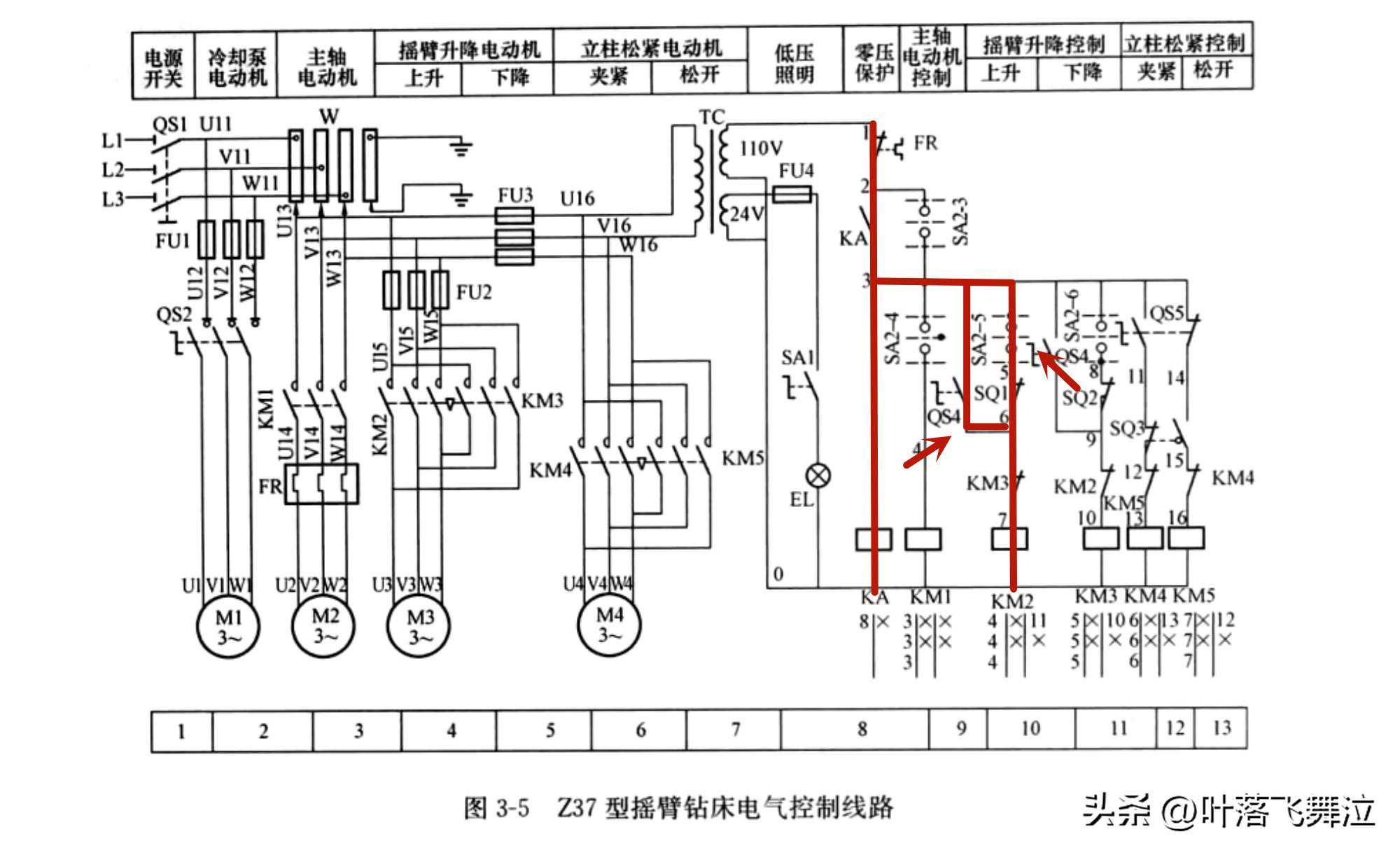

当工件高度不合适。扳至SA2-5，接触器KM2得电吸合并正向运行。
由于升降前摇臂被夹紧在立柱上，因此刚启动是不会动作的。此时需要组合开关QS4闭合随后摇臂才开始上升。下降同理。
